선박 자장식 호흡구 SCBA, 그 어디보다 상세한 설명

​

소방관 아저씨들이 쓰는 마스크와 뒤에 가방처럼 매고 있는 공기실린더를 선박에서는 #자장식호흡구 라고 부른다.

선박에서는 자장식 호흡구라 불리는 장비를 포함한 소방원 장구를 1항사의 지도 하에 3항사가 관리하고 있으며

M&I Check list를 기반으로 점검하고 있다. ​

소방원장구에는 방화복, 구명줄, 안전등, 방화도끼, 자장식 호흡구가 있으며

점검 시 방화복, 방화 도끼는 육안으로 상태가 확인 가능하고 구명줄은 길이가 30m 이상이 되야한다.

안전등의 경우에는 battery가 사용기한이 지나지 않았는지 확인해야 되고 방폭형으로 3시간 이상 조명 가능해야 한다.

이들 모두 상식적인 수준에서 점검이 가능하나 자장식 호흡구는 점검 또는 사용시 전문적인 지식을 가지고 있어야 된다.

SCBA는 화재용으로 물에서 쓰이는 SCUBA와 사용 목적이 다르다.​

우선 자장식호흡구 의 영어 명칭은 Self-contained breathing apparatus 로 간단하게 SCBA 라고도 부른다.

자장식 호흡구의 구성

면체 , 양압조정기 , 압력지시계 및 경보기 , 고압저절기, 공기실린더

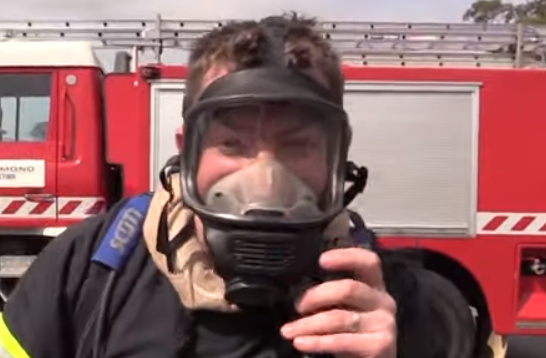

#면체 (MASK) 는 공기실린더로 부터 공기를 공급받을 수 있게 얼굴에 쓰는 것이다.

출처 : 유튜브 채널 Diamond Protection

면체에 달린 동그란 #양압조정기 라는 것이 있는데 면체 내의 압력을 외부공기보다 높게 유지하는 기능을 한다.
평소에는 들숨일 때에만 공기가 나오지만 면체에 구멍이 생기거나 얼굴과 간격이 생긴 경우
해로운 매연이 들어오지 않도록 공기를 밀어내주는 중요한 역할을 한다.
양압조정기 테스트는 면체에 얼굴을 갖다대고 들숨을 한 번 쉬어주면 공기가 계속적으로 나오는데 이것으로 확인하면 된다.
양압조정기는 면체 내부를 면체 외부보다 압력을 높게 유지하기 위해서 공기가 계속 나오는 것이니
사용하기 전 점검해보자.

​
다음으로 #압력지시계 인데 용기내 압력이 부족할 경우 호루라기 같은 경보음을 발생시켜주는 경보기가 달려있다.
경보음을 울리는 경우 작업을 중지하고 화재 현장에서 빠져나와야 된다.
이 경보음을 Low pressure alarm이라 부르며 양압조정기 테스트와 함께 점검시 이루어 져야 된다.
면체에서 공기가 빠져나오지 못하게 밸브를 잠그고 (밸브가 없다면 양압조정기에 달려있는 버튼을 누르면 공기가 나오지 않는다.)
공기실린더 밸브를 열게 되면 공기가 서서히 나오면서 압력이 서서히 차게 되므로 경보음을 울리는 단계의 압력을 지나게 되어
알람이 발생한다.

#고압조절기 (Regulator)는 실린더 안의 공기가 높은 압력으로 충전되어 있는데 그 압력이 사용자에게 미치지 못하도록 감압 밸브를 통해
압력을 낮추어 주는 역할을 한다. 실린더에 달려 있는 밸브와 함께 달려 있으며 툭 튀어나와 있다.

고압조절기 위치

다음으로 공기실린더(Air cylinder)는 30분 이상 사용할 수 있어야 하고
추가로 60분 이상 사용할 수 있는 예비 공기실린더를 비치하도록 요구하고 있다.
잔여시간을 계산하는 방법을 알면 좋은데 식은 아래와 같다.

(실린더 공기 압력 x 실린더 내용적) / (40 L/min) = 분(min)

40L/min 은 성인의 분당 호흡량 대략적인 값이다.
선박에서 사용하는 실린더 용량이 보통 6L이니까 30분 사용할려면 200 bar 가 충전되어 있어야 한다.
반대로 6L 의 실린더에 100 bar 만 충전되어 있으면 15분 사용할 수 있다는 계산이 가능하므로
이 식을 알고 있으면 압력에 따른 잔여 사용시간을 알 수 있다.​

자장식 호흡구의 사용법

1) 개폐밸브를 열어 실린더 압력 및 경보기 작동상태를 확인한다.

2) 호흡구를 등에 메고 각 조임벨트를 활동에 지장이 없도록 죄어맨다.

3) 안면마스크를 목에 걸고 커플링에 연결한다

4) 마스크의 이상유무를 확인한다 (양압작동상태확인)

5) 안면 마스크를 쓰고 조임끈을 균등하게 조인 후 호흡을 한다.

여담으로 연수원에서 받는 상급안전교육에서 자장식 호흡구를 머리 위로 던져서 매라고 교육을 받으면서도
저렇게 하면 허리 다칠 것 같은데라는 생각을 했는데 최근에 교육을 받으니 위험하기 때문에 옆으로 매라고 교육을 받았다.
하여튼 화재가 발생하였을 때에는 최대한 빨리 착용하는 것이 중요하므로
현장에서 입는 것이 아니라 소방원 장구를 선원들이 들고가서 현장 근처에서 입어야 한다.
뿐만 아니라 소방원 장구 착용자가 혼자 입는 것이 아닌 보조자가 도와줘야 한다.
실제 화재 발생을 대비하여 소방원 장구 착용자의 목숨을 보호하는 장비를 담당자는 철처히 점검해야되고
소방원 장구가 장비에 친숙하도록 반복적인 훈련을 해야한다.
