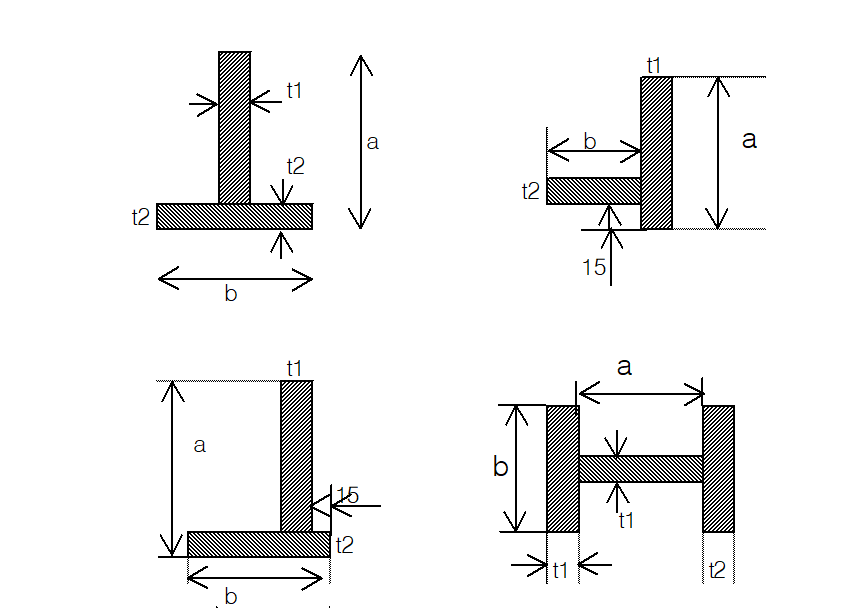

2) 용도에따른 분류
① PLATE (외판) : upp dk pl, 2nd dk pl, tank top pl, transverse bhd pl, long bhd pl, side shell pl,
② PRIMERY MEMBER: 1차적으로 격벽을 지지하는 member
가) GIRDER : 선수미 방향으로 arrange된 member로써 deck 하부에 deck와 직각으로 취부된 부재
upp dk, 2nd dk, tnak top plate 하부에 arrange 될때 upp dk girder, 2nd dk girder, tk top girder
나) TRANSVERSE : 선폭방향으로 arrange된 member로써 deck 하부에 deck와 직각으로 취부된 부재
upp deck trans, 2nd dk trans,라고 하며 특히 tank top plate하에 취부될 때 floor라 칭한다
다) WEB FRAME : side shell에 상하방향으로 취부된 부재
라) WEB STIFFENER : BHD plate에 상하방향으로 취부 된 부재
마) STRINGER : SIDE SHELL, BULKHEAD에 horizontal로 취부된 부재
③ SECONDARY MEMBER : primary member의 사이에 arrange 되며
primary member와 primary member 사이의 외력을 지지하는 member임
가) LONGITUDINAL : 선수미 방향으로 arrange된 member로써 dk pl 하부에 dk pl와 직각방향으로
취부된 부재. Upp dk pl long., 2nd dk long., tank top long.
나) BEAM : 선폭방향으로 arrange된 member로써 deck하부에 deck와 직각으로 취부되는 부재
다) ORDINARY FRAME : side shell에 상하방향으로 취부된 부재
라) STIFFENER : bulkhead plate에 상하 방향으로 취부할 때
마) CARLING : secondary member 사이에 arrange 되어 국부적인 plate 변형방지코자 취부한 부재
B. 독도법
1) 선각구조의 특성에 의한 구조상 일반적인 주의사항
① LOOKING TO DOWN : 특별한 언급이 없으면 위에서 아래 쪽을 보고 圖示한다
② LOOKING TO FORWARD :도면에 특별한 언급이 없으면 선수 방향을 보면서 圖示한다.
③ LOOKING TO PORT : 도면에 특별한 언급이 없으면 Port side를(P)방향으로 보면서 圖示한다
2) 선각구조에 사용하는 線의 종류
선각구조는 크게 용도별로 PLATE류, PRIMARY MEMBER 및
SECONDARY MEMBER는 大別되며 이의 圖示는 다음과 같다.
굵은 실선 : 前面에 보이는 PLATE 류
굵은점선 : 裏面에 보이는 PLATE 류
굵은 일점 예선 : 전면에 보이는 PRIMARY MEMBER
굵은 점선 :이면에 보이는 PRIMARY MEMBER
(DECK 하부에 ARRANGE 되는 MEMBER는 예외로 함)
가는 일점 쇄선 : 전면에 보이는 SECONDARY MEMBER 표기
가는 점선 : 이면에 보이는 SECONDARY MEMBER 표기
(DECK 하부에 ARRANGE 되는 MEMBER는 예외로 함)
BLOCK BUTT 및 BLOCK SEAM LINE : BLOCK절단선의 표기
SEAM 및 BUTT LINE
가는 실선 : 칫수선
부재의 절단 표기
부재의 관통 표기
